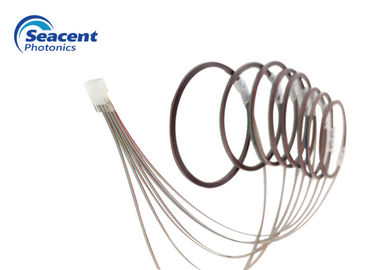

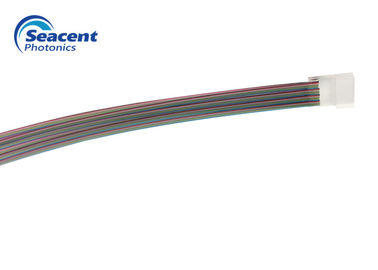

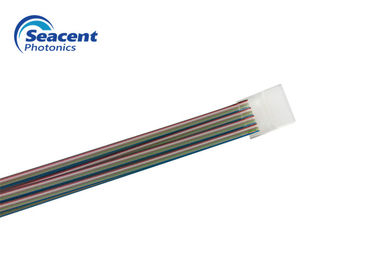

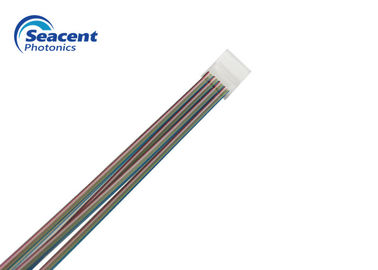

उच्च परिशुद्धता कोर रिक्ति के साथ कम प्रविष्टि नुकसान ऑप्टिकल फाइबर सरणी

न्यूनतम आदेश मात्रा : 10pcs प्रसव के समय : 5-8 दिनों के काम
भुगतान शर्तें : एल/सी, टी/टी
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन ब्रांड नाम: Seacent
प्रमाणन: ISO9001,ROHS मॉडल संख्या: फाइबर ऐरे- 64CH

विस्तार जानकारी

रंग: नीला, नारंगी, हरा, भूरा, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, पानी हरा सामग्री: क्वार्ट्ज ग्लास, बोरोसिलिकेट, सिलिकॉन
चमकाने कोण (°): 0, + 8, -8 () 0.3) योजक: अनुसूचित जाति, एफसी, नियंत्रण रेखा, अनुसूचित जनजाति, नियंत्रण रेखा फाइबर पैच कॉर्ड और इतने पर
फेरू पॉलिश: पीसी, UPC, एपीसी पैकिंग: इनर बॉक्स और एक्सपोर्ट कार्टन, पॉलीबैग
हाई लाइट:

पीएलसी फाइबर सरणी

,

फाइबर सरणी

उत्पाद विवरण

फाइबर सरणी 64 सीएच 3 प्रकार की सामग्री यूपीसी / एपीसी पॉलिशिंग कोण
विवरण:

फाइबर स्प्लिस, पीएलसी स्प्लिटर के लिए प्रमुख भागों में से एक के रूप में, फाइबर कोर स्थिति और सटीक पॉलिश सतह का पता लगाने के लिए उच्च सटीक वी-ग्रोव सब्सट्रेट के साथ गढ़े गए हैं, कम सम्मिलन हानि और उच्च वापसी नुकसान की पेशकश करते हैं।

फाइबर सरणी एक नंगे फाइबर है जो फाइबर कोटिंग को निकालता है। एक हिस्से को वी-खांचे में रखा गया है और दबाव सदस्य द्वारा चिपकने वाला द्वारा दबाव डाला जाता है।

विशेषताएं:

कम प्रविष्टि नुकसान

उच्च स्थिरता और विश्वसनीयता

अच्छा चैनल एकरूपता

उच्च परिशुद्धता कोर रिक्ति

ROHS मानकों को पूरा करें

विशेष विवरण:

मद पैरामीटर
चैनलों की संख्या 1CH ~ 128CH
सामग्री क्वार्ट्ज ग्लास, बोरोसिलिकेट, सिलिकॉन
मुख्य दूरी / सहनशीलता (माइक्रोन) 250, 127 / 0.7
फाइबर की लंबाई (एम) 2.0 ± 0.1
चमकाने कोण (°) 0, + 8, -8 () 0.3)
चमकाने वाला सपाटपन ﹤ 5 फ्रिंज @ 633nm
फाइबर प्रकार SMF-28e या SMF-28e XB
ऑपरेटिंग तापमान (℃) -40 ~ 85

V- नाली आधार प्लेट आयाम तालिका:

एल डब्ल्यू एच एक्स Y व्यापक त्रुटि
प्रकार आकार आम अंतर आकार आम अंतर आकार आम अंतर आकार आम अंतर कोर ऊंचाई अंतर आर = 2 x2 + y2
2CH 250 10 ± 0.3 2.5 ± 0.05 2.5 ± 0.05 0.25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ± 0.3 2.5 ± 0.05 2.5 ± 0.05 0.25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ± 0.3 3.5 ± 0.05 2.5 ± 0.05 0.25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ± 0.3 2.5 ± 0.05 2.5 ± 0.05 0.127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ± 0.3 3.5 ± 0.05 2.5 ± 0.05 0.127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ± 0.3 5.7 ± 0.05 2.5 ± 0.05 0.127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ± 0.3 7.8 ± 0.05 2.5 ± 0.05 0.127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ± 0.3 9.8 ± 0.05 2.5 ± 0.05 0.127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ± 0.3 16 ± 0.05 2.5 ± 0.05 0.127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ± 0.3 20 ± 0.05 2.5 ± 0.05 0.127 ≤0.0005 ≤0.001 0.1
अनुप्रयोग:

सक्रिय / निष्क्रिय सरणी फाइबर ऑप्टिक डिवाइस

एरेव्ड वेवगाइड ग्रेटिंग

प्लेनर ऑप्टिकल वेवगाइड

मल्टी-चैनल ऑप्टिकल मॉड्यूल

आदेश की जानकारी:
उत्पाद संख्या फाइबर प्रकार फाइबर की लंबाई
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
1 = G657A1
2 = जी 657 ए 2
3 = G652D
4 = G652B
0 = 0.5M
1 = 1.0M
2 = 1.5M
3 = 2.0M
4 = 2.5M
एस = अनुकूलित
