| ब्रांड नाम: | Seacent |
| Model Number: | 16CH- फाइबर सरणी |
| एमओक्यू: | 10 पीसी |
| भुगतान की शर्तें: | एल/सी, टी/टी |

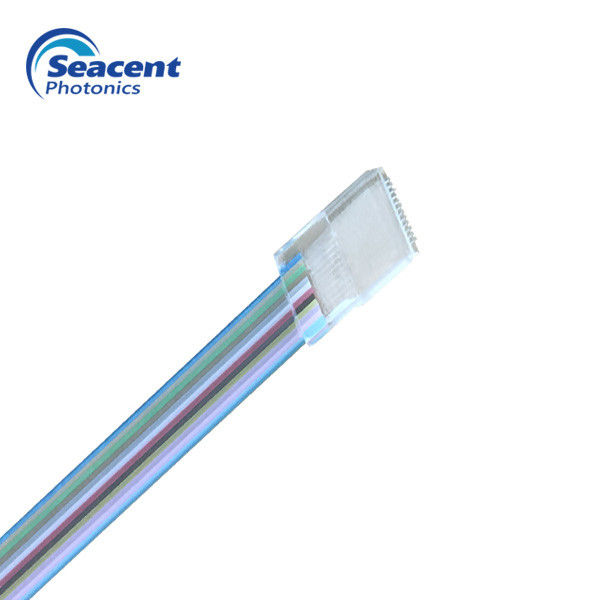

सीसेन्ट का फाइबर सरणी ऑप्टिकल फाइबर और AWG चिप को जोड़ने के लिए WDM सिस्टम में उपयोग किया जाने वाला एक आवश्यक घटक है
हमारी सटीक प्रसंस्करण प्रौद्योगिकी, जिसे हमने वर्षों से विकसित किया है, उच्च निष्ठा, गुणवत्ता और मुख्य पिच सटीकता प्रदान करता है
उच्च गुणवत्ता वाले Seikoh-Giken कनेक्टर्स फाइबर के अंत में उपयोग किए जाते हैं, अधिक जानकारी के लिए linena.xu@xinhaixun.com पर सेलेना से संपर्क करें।
1। उच्च वापसी नुकसान
2।कम प्रविष्टि नुकसान
3. वाइड ऑपरेशन तापमान
4. उच्च स्थिरता और विश्वसनीयता
5. फाइबर कोर स्थिति की उच्च सटीकता
1। कपलर
2. स्प्लिट
3. आवा
4।पीएलसी उपकरण
5. सक्रिय और निष्क्रिय सरणी फाइबर ऑप्टिक डिवाइस
| मद | पैरामीटर |
| सामग्री | क्वार्ट्ज ग्लास, बोरोसिलिकेट, सिलिकॉन |
| चैनलों की संख्या | 1CH ~ 128CH |
| मुख्य दूरी / सहनशीलता (माइक्रोन) | 250, 127 / 0.7 |
| फाइबर की लंबाई (एम) | 2.0 ± 0.1 |
| चमकाने कोण (°) | 0, + 8, -8 () 0.3) |
| चमकाने वाला सपाटपन | ﹤ 5 फ्रिंज @ 633nm |
| फाइबर प्रकार | SMF-28e या SMF-28e XB |
| ऑपरेटिंग तापमान (℃) | -40 ~ + 85 |
V- नाली आधार प्लेट आयाम तालिका:
| एल | डब्ल्यू | एच | एक्स | Y | व्यापक त्रुटि | ||||||
| प्रकार | आकार | आम अंतर | आकार | आम अंतर | आकार | आम अंतर | आकार | आम अंतर | कोर ऊंचाई अंतर | आर = 2 x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
आदेश की जानकारी:
| उत्पाद संख्या | फाइबर प्रकार | फाइबर की लंबाई |
|
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
|
1 = G657A1
2 = जी 657 ए 2
3 = G652D
4 = G652B
|
0 = 0.5M
1 = 1.0M
2 = 1.5M
3 = 2.0M
4 = 2.5M
एस = स्वनिर्धारित
|
|
|
