| ब्रांड नाम: | Seacent |
| मॉडल संख्या: | फाइबर ऐरे -8CH |
| एमओक्यू: | 10pcs |
| भुगतान की शर्तें: | एल/सी, टी/टी |

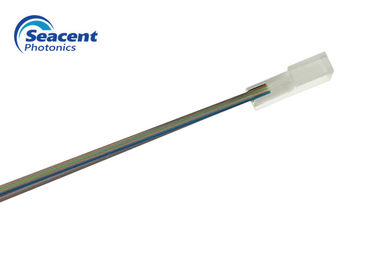

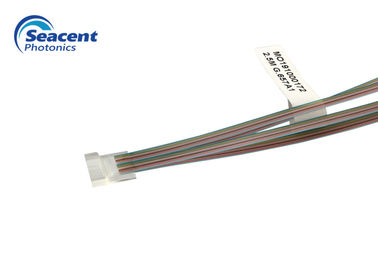

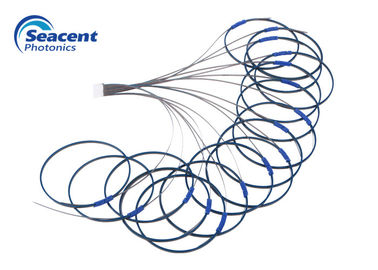

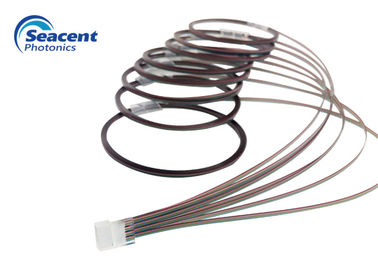

हम उच्च गुणवत्ता वाले फाइबर सरणियों की पेशकश करते हैं जो फ्लैट या कोणीय पॉलिश वाले अंतिम चेहरे के साथ क्वार्ट्ज, पाइरेक्स या सिलिकॉन सामग्री से बने होते हैं। इन उत्पादों में 64 चैनलों तक उच्च पिच सटीकता, उच्च विश्वसनीयता और कम लागत शामिल है। हम आपके विशिष्ट अनुप्रयोगों के लिए अनुकूलित डिजाइन भी प्रदान करते हैं।
कम प्रविष्टि नुकसान
उच्च वापसी नुकसान
वाइड ऑपरेशन तापमान
उच्च स्थिरता और विश्वसनीयता
फाइबर कोर स्थिति की उच्च सटीकता
पीएलसी उपकरण
स्प्लिटर्स
AWG
कपलर
सक्रिय / निष्क्रिय सरणी फाइबर ऑप्टिक डिवाइस
| मद | पैरामीटर |
| सामग्री | क्वार्ट्ज ग्लास, बोरोसिलिकेट, सिलिकॉन |
| चैनलों की संख्या | 1CH ~ 128CH |
| मुख्य दूरी / सहनशीलता (माइक्रोन) | 250, 127 / 0.7 |
| फाइबर लंबाई (एम) | 2.0 ± 0.1 |
| चमकाने कोण (°) | 0, + 8, -8 () 0.3) |
| चमकाने वाला सपाटपन | ﹤ 5 फ्रिंज @ 633nm |
| फाइबर प्रकार | SMF-28e या SMF-28e XB |
| ऑपरेटिंग तापमान (℃) | -40 ~ + 85 |
V- नाली आधार प्लेट आयाम तालिका:
| एल | डब्ल्यू | एच | एक्स | Y | व्यापक त्रुटि | ||||||
| प्रकार | आकार | आम अंतर | आकार | आम अंतर | आकार | आम अंतर | आकार | आम अंतर | कोर ऊंचाई अंतर | आर = 2 x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜ 0.1 | |
आदेश की जानकारी:
| उत्पाद संख्या | फाइबर प्रकार | फाइबर की लंबाई |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = जी 657 ए 2 3 = G652D 4 = G652B | 0 = 0.5M 1 = 1.0M 2 = 1.5M 3 = 2.0M 4 = 2.5M एस = स्वनिर्धारित |
|
|
