| ब्रांड नाम: | Seacent |
| मॉडल संख्या: | बेनी 1CH |
| एमओक्यू: | 10pcs |
| भुगतान की शर्तें: | एल/सी, टी/टी |

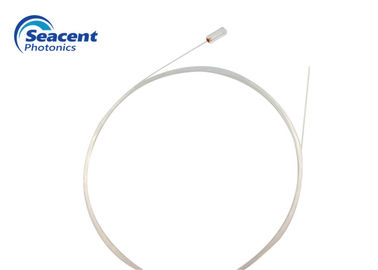

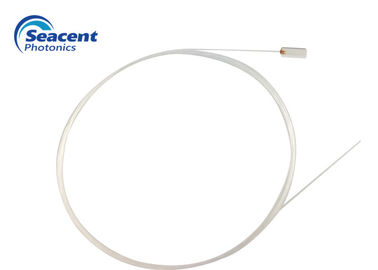

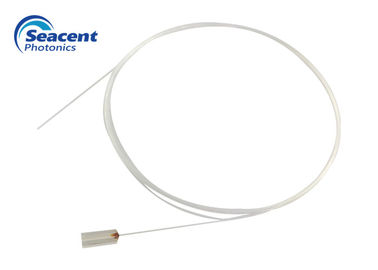

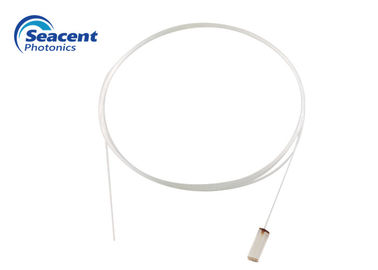

फाइबर सरणी बेनी 1CH G657A1 0.5M लंबाई
विवरण:
फाइबर सरणी एक नंगे फाइबर है जो फाइबर कोटिंग को निकालता है। एक हिस्से को वी-खांचे में रखा गया है और दबाव सदस्य द्वारा चिपकने वाला द्वारा दबाव डाला जाता है।
हम सही पॉलिशिंग सतह के साथ फाइबर कोर की स्थिति की सबसे अच्छी सटीकता प्राप्त करने के लिए अद्वितीय असेंबली / कटिंग / पॉलिश प्रक्रिया प्रदान करते हैं। फाइबर सरणी एक आवश्यक घटक है जिसका उपयोग विभिन्न अनुप्रयोगों में ऑप्टिकल फाइबर को अपने वेवगाइड से जोड़ने के लिए किया जाता है।
विशेषताएं:
अनुप्रयोग:
विशिष्टता:
| फाइबर की लंबाई | कुछ सेंटीमीटर से लेकर कई सौ मीटर तक |
| फाइबर प्रकार | पीएमएफ, एमएमएफ, एसएमएफ या कस्टम |
| चमकाने वाला कोण | 0 +/- 0.5, 8 +/- 0.5; कस्टम |
| फाइबर की स्थिति सटीकता | +/- 1um (x और अक्ष) |
| कनेक्टर्स | एफसी, नियंत्रण रेखा, अनुसूचित जाति, अनुसूचित जनजाति, SMA, एमयू, E2000, अन्य |
| फाइबर रिक्ति | अनुरोध पर |
| फाइबर की मात्रा | अनुरोध पर |
V- नाली आधार प्लेट आयाम तालिका:
| एल | डब्ल्यू | एच | एक्स | Y | व्यापक त्रुटि | ||||||
| प्रकार | आकार | आम अंतर | आकार | आम अंतर | आकार | आम अंतर | आकार | आम अंतर | कोर ऊंचाई अंतर | आर = 2 x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜ 0.1 | |
आदेश की जानकारी:
उत्पाद संख्या | फाइबर प्रकार | फाइबर की लंबाई |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH | 1 = G657A1 2 = जी 657 ए 2 3 = G652D 4 = G652B | 0 = 0.5M 1 = 1.0M 2 = 1.5M 3 = 2.0M 4 = 2.5M |
|
|
