| ब्रांड नाम: | Seacent |
| मॉडल संख्या: | 1x5 |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | negotiable |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000000 टुकड़े |

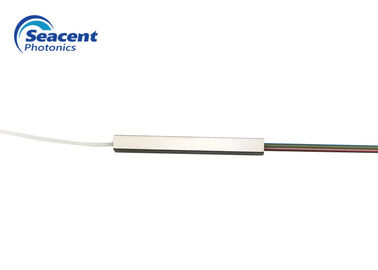

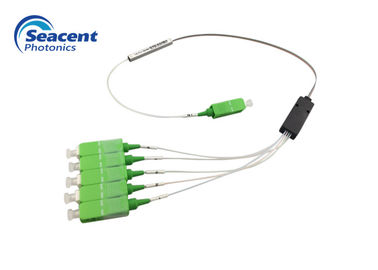

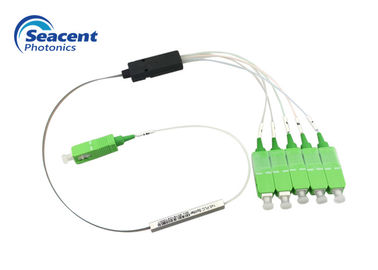

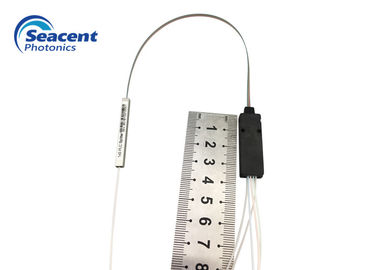

सीसेंट फोटोनिक्स एडवांस्ड कंपोनेंट्स उच्च प्रदर्शन पीएलसी स्प्लिटर मॉड्यूल के एक परिवार का परिचय देते हैं। मॉड्यूल ऑप्टिकल वेवगाइड चिप्स का उपयोग करते हैं, जो स्थिर रासायनिक विशेषताओं को प्रदान करने के लिए प्लाज्मा रासायनिक वाष्प जमाव (पी-सीवीडी) प्रौद्योगिकी और इसकी पेटेंट निर्माण प्रक्रिया पर निर्भर करते हैं।
सिलिका वेवगाइड और ऑप्टिकल फाइबर सरणी पर मॉड्यूल की सिलिका टेल्कोर्डिया जीआर -120 और जीआर -1221 में परीक्षण किए गए एक अल्ट्रा-कॉम्पैक्ट पैकेज के भीतर ठीक से संरेखित है। पैकेज में कम प्रविष्टि हानि, कम ध्रुवीकरण निर्भर हानि और उच्च बंदरगाह एकरूपता है। स्प्लिटर मॉड्यूल 1xN के साथ 64 और 2xN तक 32 चैनल कॉन्फ़िगरेशन के साथ उपलब्ध हैं और विभिन्न कनेक्टरयुक्त कैसेट मॉड्यूल के साथ भी दिए गए हैं
फाइबर ऑप्टिक पीएलसी फाड़नेवाला सुविधाएँ
फाइबर ऑप्टिक पीएलसी फाड़नेवाला अनुप्रयोग
फाइबर ऑप्टिक पीएलसी स्प्लिटर पैरामीटर्स
| पैरामीटर | 1x4 | 1X8 | 1X16 | 1X32 | 1X64 |
| काम तरंग दैर्ध्य (एनएम) | 1260-1650 | ||||
| फाइबर प्रकार | G657A1 या अनुकूलित | ||||
| सम्मिलन हानि (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| एकरूपता (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| ध्रुवीकरण निर्भर हानि (डीबी) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | ||||
| दिशात्मकता (dB) | ≥55 | ||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | ||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | ||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | ||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | ||||
| अधिकतम शक्ति (nW) | 1000 | ||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
1X2 वृद्धि के अलावा उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 1XN 0.2dB से अधिक नहीं है, शेष वृद्धि 0.3dB से अधिक नहीं है।
| पैरामीटर | 2X4 | 2x8 | 2x16 | 2X32 | 2X64 |
| काम तरंग दैर्ध्य (एनएम) | 1260-1650 | ||||
| फाइबर प्रकार | G657A1 या अनुकूलित | ||||
| सम्मिलन हानि (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| एकरूपता (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| ध्रुवीकरण निर्भर हानि (डीबी) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | ||||
| दिशात्मकता (dB) | ≥55 | ||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | ||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | ||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | ||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | ||||
| अधिकतम शक्ति (nW) | 1000 | ||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 2XN 0.3dB से अधिक नहीं बढ़ा।
फाइबर ऑप्टिक पीएलसी फाड़नेवाला विस्तृत विशिष्टता
|
|
