| ब्रांड नाम: | Seacent |
| Model Number: | फाइबर सरणी- 128ch |
| एमओक्यू: | 10pcs |
| भुगतान की शर्तें: | एल/सी, टी/टी |

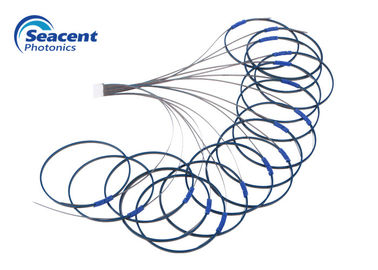

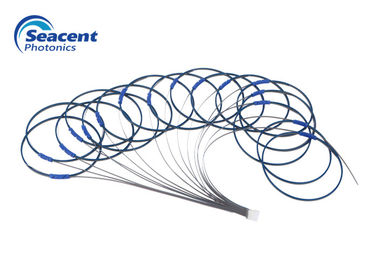

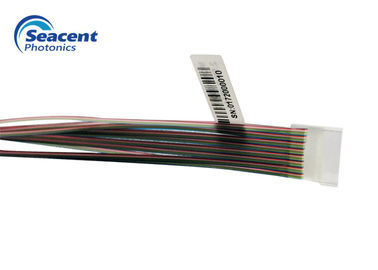

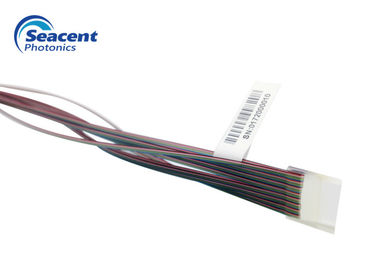

फाइबर ऐरे (FA) एक ऑप्टिकल फाइबर, फाइबर के एक बंडल, या एक सरणी सब्सट्रेट पर एक रिबन माउंट करने के लिए एक वी-नाली (वी-ग्रूव) का उपयोग करता है। फाइबर सरणी एक नंगे फाइबर है जो फाइबर कोटिंग को हटा देता है। एक हिस्से को वी-खांचे में रखा गया है और दबाव सदस्य द्वारा चिपकने वाला द्वारा दबाव डाला जाता है।
एफए को विन्यास 1ch / 2ch / 4ch / 8ch / 12ch / 16ch / 24ch / 32ch / 48ch /ch में प्रदान करें
विशिष्ट कोर पिच कल्पना m 0.5μm के भीतर
क्वार्ट्ज / पायरेक्स / सिलिकॉन आधारित वी-ग्रूव की सामग्री
खिड़की छीन प्रक्रिया उपलब्ध है
विशेष विवरण:
| मद | पैरामीटर |
| चैनलों की संख्या | 1CH ~ 128CH |
| सामग्री | क्वार्ट्ज ग्लास, बोरोसिलिकेट, सिलिकॉन |
| मुख्य दूरी / सहनशीलता (माइक्रोन) | 250, 127 / 0.7 |
| फाइबर लंबाई (एम) | 2.0 ± 0.1 |
| चमकाने कोण (°) | 0, + 8, -8 () 0.3) |
| चमकाने वाला सपाटपन | ﹤ 5 फ्रिंज @ 633nm |
| फाइबर प्रकार | SMF-28e या SMF-28e XB |
| ऑपरेटिंग तापमान (℃) | -40 ~ 85 |
V- नाली आधार प्लेट आयाम तालिका:
| एल | डब्ल्यू | एच | एक्स | Y | व्यापक त्रुटि | ||||||
| प्रकार | आकार | आम अंतर | आकार | आम अंतर | आकार | आम अंतर | आकार | आम अंतर | कोर ऊंचाई अंतर | आर = 2 x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | 0.05 ± | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
अनुप्रयोग:
सक्रिय / निष्क्रिय सरणी फाइबर ऑप्टिक डिवाइस
एरेव्ड वेवगाइड ग्रेटिंग
प्लेनर ऑप्टिकल वेवगाइड
मल्टी-चैनल ऑप्टिकल मॉड्यूल
| उत्पाद संख्या | फाइबर प्रकार | फाइबर की लंबाई |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = जी 657 ए 2 3 = G652D 4 = G652B | 0 = 0.5M 1 = 1.0M 2 = 1.5M 3 = 2.0M 4 = 2.5M एस = स्वनिर्धारित |
|
