| ब्रांड नाम: | Seacent |
| Model Number: | 1x12 एबीएस टाइप पीएलसी स्प्लिटर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | negotiable |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 100.000 टुकड़े |
निष्क्रिय ऑप्टिकल नेटवर्क वायर्ड टीवी इंटरनेट के लिए 1x12 एबीएस पीएलसी स्प्लिटर मॉड्यूल:
पीएलसी स्प्लिटर मॉड्यूल विवरण:
प्लानर लाइटवेव सर्किट (पीएलसी) स्प्लिटर iएक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस जो सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके बनाया गया है।इसमें छोटे आकार, उच्च विश्वसनीयता, व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और अच्छी चैनल-टू-चैनल एकरूपता है, और ऑप्टिकल सिग्नल पावर स्प्लिटिंग का एहसास करने के लिए पीओएन नेटवर्क में व्यापक रूप से उपयोग किया जाता है।
पीएलसी स्प्लिटर मॉड्यूल विशेषताएं:
कम नुकसान और स्थिर ध्रुवीकरण।
Telcordia GR.1209 और GR.1221 द्वारा प्रमाणित।
कम प्रविष्टि नुकसान
कम ध्रुवीकरण निर्भर नुकसान
उत्कृष्ट पर्यावरण स्थिरता
उत्कृष्ट यांत्रिक स्थिरता
टेल्कोर्डिया जीआर-1221 और जीआर-1209
पीएलसी स्प्लिटर मॉड्यूल आवेदन क्षेत्र:
पीओएन-एफटीटीएक्स नेटवर्क
फाइबर टू द पॉइंट (FTTX)
फाइबर टू द होम (एफटीटीएच)
निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन)
गीगाबिट निष्क्रिय ऑप्टिकल नेटवर्क (GPON)
स्थानीय क्षेत्र नेटवर्क (LAN)
केबल टेलीविजन (सीएटीवी)
आदेश की जानकारी:
| उत्पाद प्रकार | इनलेट और निकास व्यास | इनलेट और फाइबर लंबाई |
एबीएस बॉक्स आकार |
|
1Xऔर 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0 मिमी 3=3.0मिमी |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M एस = अनुकूलित |
|
तकनीकी पैरामीटर: 1XN पीएलसी फाड़नेवाला
| पैरामीटर | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| कार्य तरंग दैर्ध्य (एनएम) | 1260-1650 | ||||||||||||||||||||||
| फाइबर प्रकार | G657A1 या अनुकूलित | ||||||||||||||||||||||
| सम्मिलन हानि (डीबी) | 3.9 | ६.१ | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | १८.४ | 20.1 | २३.८ | |||||||||||
| एकरूपता (डीबी) | 0.4 | 0.5 | 0.5 | 0.6 | 0.8 | 1.0 | 1.0 | 1.5 | 1.5 | 1.8 | 1.8 | 2.5 | |||||||||||
| ध्रुवीकरण निर्भर नुकसान (डीबी) | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.35 | 0.35 | |||||||||||
| वापसी हानि (डीबी) | 55 | ||||||||||||||||||||||
| दिशात्मकता (डीबी) | 55 | ||||||||||||||||||||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | ||||||||||||||||||||||
| तापमान स्थिरता (डीबी) | -40 ℃ - 85 ℃ (≤0.5) | ||||||||||||||||||||||
| कार्य तापमान डिग्री सेल्सियस | -40 ℃ - 85 ℃ | ||||||||||||||||||||||
| भंडारण तापमान डिग्री सेल्सियस | -40 ℃ - 85 ℃ | ||||||||||||||||||||||
| अधिकतम शक्ति (एनडब्ल्यू) | 1000 | ||||||||||||||||||||||
नोट: उपरोक्त आईएल कनेक्टर पैरामीटर के बिना है।
1X2 वृद्धि के अलावा उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल स्प्लिटर सम्मिलन हानि के साथ 1XN 0.2dB से अधिक नहीं है, शेष वृद्धि 0.3dB से अधिक नहीं है।
तकनीकी पैरामीटर: 2XN पीएलसी फाड़नेवाला
| पैरामीटर | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| कार्य तरंग दैर्ध्य (एनएम) | 1260-1650 | |||||
| फाइबर प्रकार | G657A1 या अनुकूलित | |||||
| सम्मिलन हानि (डीबी) | 4.2 | 7.5 | 10.5 | 13.8 | १७.१ | 20.4 |
| एकरूपता (डीबी) | 0.8 | 1.0 | 1.0 | 1.5 | 1.5 | 2.0 |
| ध्रुवीकरण निर्भर नुकसान (डीबी) | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 | 0.35 |
| वापसी हानि (डीबी) | 55 | |||||
| दिशात्मकता (डीबी) | 55 | |||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | |||||
| तापमान स्थिरता (डीबी) | -40 ℃ - 85 ℃ (≤0.5) | |||||
| कार्य तापमान डिग्री सेल्सियस | -40 ℃ - 85 ℃ | |||||
| भंडारण तापमान डिग्री सेल्सियस | -40 ℃ - 85 ℃ | |||||
| अधिकतम शक्ति (एनडब्ल्यू) | 1000 | |||||
नोट: उपरोक्त आईएल कनेक्टर पैरामीटर के बिना है।
कनेक्टर ऑप्टिकल स्प्लिटर सम्मिलन हानि के साथ 2XN उपरोक्त आवश्यकताओं में 0.3dB से अधिक नहीं बढ़ा।

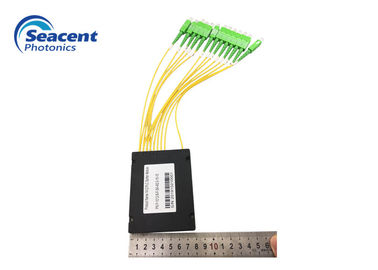

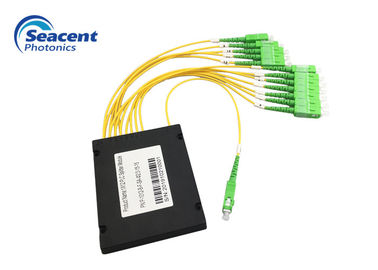

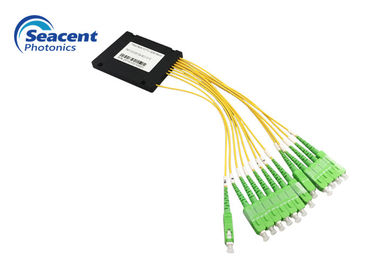

पीएलसी फाड़नेवाला मॉड्यूल चित्र
विवरण पैरामीटर
पीएलसी स्प्लिटर-एबीएस टाइप-सीसेंट फोटोनिक्स.pdf
|
|
