| ब्रांड नाम: | Seacent |
| Model Number: | 1x3 |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | negotiable |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000000 टुकड़े |

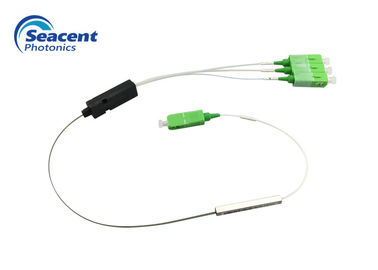

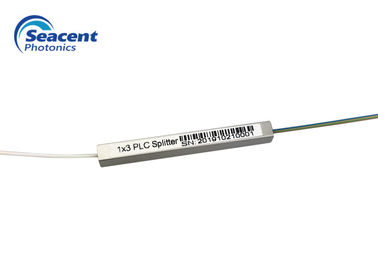

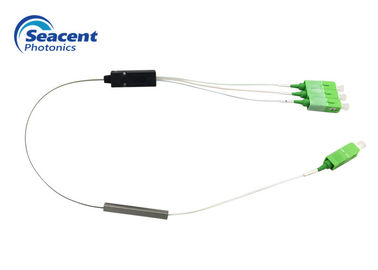

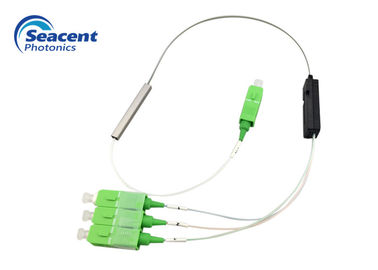

एफटीटीएच सिस्टम के लिए 1x3 ब्रांच टाइप पीएलसी स्प्लिटर हाई रिटर्न लॉस
फाइबर ऑप्टिक पीएलसी फाड़नेवाला विवरण
सिद्धांत के अनुसार, फाइबर ऑप्टिक स्प्लिटर्स को फ्यूज्ड बाइकोनिकल टेंपर (एफबीटी) स्प्लिटर और प्लेनर लाइटवेव सर्किट (पीएलसी) स्प्लिटर्स में विभाजित किया जा सकता है।
The FBT splitter is one of the most common. FBT फाड़नेवाला सबसे आम में से एक है। FBT splitters are widely accepted and used in passive networks, especially for instances where the split configuration is smaller (1x2, 1X4, 2x2, etc.).[1] एफबीटी स्प्लिटर्स को व्यापक रूप से स्वीकार किया जाता है और निष्क्रिय नेटवर्क में उपयोग किया जाता है, विशेष रूप से ऐसे उदाहरणों के लिए जहां विभाजन विन्यास छोटा होता है (1x2, 1X4, 2x2, आदि।) [1]
The PLC is a more recent technology. पीएलसी एक अधिक हालिया तकनीक है। PLC splitters offer a better solution for larger applications. पीएलसी स्प्लिटर्स बड़े अनुप्रयोगों के लिए एक बेहतर समाधान प्रदान करते हैं। Waveguides are fabricated using lithography onto a silica glass substrate, which allows for routing specific percentages of light. वेवगाइड्स को सिलिका ग्लास सब्सट्रेट पर लिथोग्राफी का उपयोग करके गढ़ा जाता है, जो प्रकाश के विशिष्ट प्रतिशत को पार करने की अनुमति देता है। As a result, PLC splitters offer accurate and even splits with minimal loss in an efficient package. नतीजतन, पीएलसी स्प्लिटर्स एक कुशल पैकेज में न्यूनतम नुकसान के साथ सटीक और यहां तक कि विभाजन प्रदान करते हैं।
फाइबर ऑप्टिक पीएलसी फाड़नेवाला सुविधाएँ
फाइबर ऑप्टिक पीएलसी फाड़नेवाला अनुप्रयोग
फाइबर ऑप्टिक पीएलसी स्प्लिटर पैरामीटर्स
| पैरामीटर | 1x4 | 1X8 | 1X16 | 1X32 | 1X64 |
| काम तरंग दैर्ध्य (एनएम) | 1260-1650 | ||||
| फाइबर प्रकार | G657A1 या अनुकूलित | ||||
| सम्मिलन हानि (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| एकरूपता (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| ध्रुवीकरण निर्भर हानि (डीबी) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | ||||
| दिशात्मकता (dB) | ≥55 | ||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | ||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | ||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | ||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | ||||
| अधिकतम शक्ति (nW) | 1000 | ||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
1X2 वृद्धि के अलावा उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 1XN 0.2dB से अधिक नहीं है, शेष वृद्धि 0.3dB से अधिक नहीं है।
| पैरामीटर | 2X4 | 2x8 | 2x16 | 2X32 | 2X64 |
| काम तरंग दैर्ध्य (एनएम) | 1260-1650 | ||||
| फाइबर प्रकार | G657A1 या अनुकूलित | ||||
| सम्मिलन हानि (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| एकरूपता (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| ध्रुवीकरण निर्भर हानि (डीबी) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | ||||
| दिशात्मकता (dB) | ≥55 | ||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | ||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | ||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | ||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | ||||
| अधिकतम शक्ति (nW) | 1000 | ||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 2XN 0.3dB से अधिक नहीं बढ़ा।
फाइबर ऑप्टिक पीएलसी फाड़नेवाला विस्तृत विशिष्टता
पीएलसी स्प्लिटर-ब्रांच टाइप-सीसेंट फोटोनिक्स.पीएफडी
|
|
