| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | 10 टुकड़े |
| कीमत: | Negotiation |
| Payment Terms: | एल/सी, टी/टी |
| Supply Ability: | प्रति माह 1000000 टुकड़े |

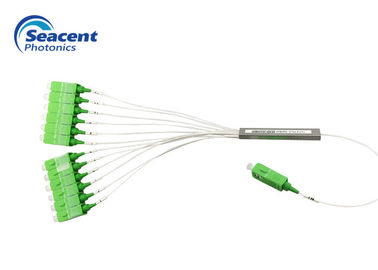

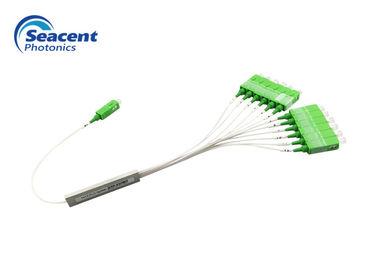

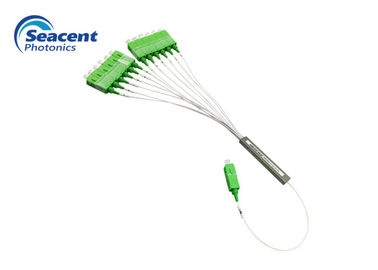

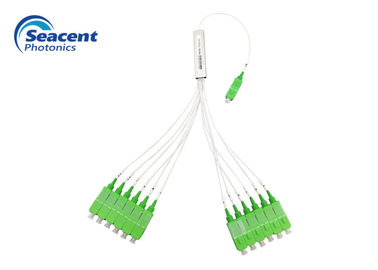

SC / APC कनेक्टर विशेष अनुपात के साथ 1x12 स्टील ट्यूब पीएलसी स्प्लिटर
फाइबर ऑप्टिक पीएलसी फाड़नेवाला विवरण
Mini Planar Lightwave Circuit (PLC) splitters are having the smallest footprint, being ideal for on the spot splicing and integration. मिनी प्लेनर लाइटवेट सर्किट (पीएलसी) स्प्लिटर सबसे छोटे पदचिह्न होते हैं, जो स्पॉट स्प्लिसिंग और एकीकरण के लिए आदर्श होते हैं। The Mini splitters have SC,FC,LC or ST optical connectors with UPC or APC polishing and use .9mm fiber pigtails. मिनी स्प्लिटर्स में UPC या APC पॉलिशिंग और उपयोग के साथ SC, FC, LC या ST ऑप्टिकल कनेक्टर हैं। 9 मिमी फाइबर पिगटेल। Their casing is made of aluminum. उनका आवरण एल्युमिनियम से बना होता है। Configurations are available for up to 1x32 for the mini type splitters. मिनी टाइप स्प्लिटर्स के लिए 1x32 तक कॉन्फ़िगरेशन उपलब्ध हैं।
फाइबर ऑप्टिक पीएलसी फाड़नेवाला सुविधाएँ
फाइबर ऑप्टिक पीएलसी फाड़नेवाला अनुप्रयोग
फाइबर ऑप्टिक पीएलसी स्प्लिटर पैरामीटर्स
1xN
| पैरामीटर | 1X2 | 1x3 | 1x4 | 1x6 | 1X8 | 1X12 | 1X16 | 1x24 | 1X32 | 1X48 | 1X64 | 1X128 |
| काम तरंग दैर्ध्य (एनएम) | 1260-1650 | |||||||||||
| फाइबर प्रकार | G657A1 या अनुकूलित | |||||||||||
| सम्मिलन हानि (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| एकरूपता (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| ध्रुवीकरण निर्भर हानि (डीबी) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | |||||||||||
| दिशात्मकता (dB) | ≥55 | |||||||||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | |||||||||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | |||||||||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | |||||||||||
| अधिकतम शक्ति (nW) | 1000 | |||||||||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
1X2 वृद्धि के अलावा उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 1XN 0.2dB से अधिक नहीं है, शेष वृद्धि 0.3dB से अधिक नहीं है।
2XN
| पैरामीटर | 2X2 | 2x4 | 2x8 | 2x16 | 2X32 | 2X64 |
| काम तरंग दैर्ध्य (एनएम) | 1260-1650 | |||||
| फाइबर प्रकार | G657A1 या अनुकूलित | |||||
| सम्मिलन हानि (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| एकरूपता (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| ध्रुवीकरण निर्भर हानि (डीबी) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | |||||
| दिशात्मकता (dB) | ≥55 | |||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | |||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | |||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | |||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | |||||
| अधिकतम शक्ति (nW) | 1000 | |||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 2XN 0.3dB से अधिक नहीं बढ़ा।
फाइबर ऑप्टिक पीएलसी अलगानेवाला विनिर्देश
|
|
