| ब्रांड नाम: | Seacent |
| Model Number: | 1X16 इन्सर्ट टाइप |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | negotiable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000000 टुकड़े |

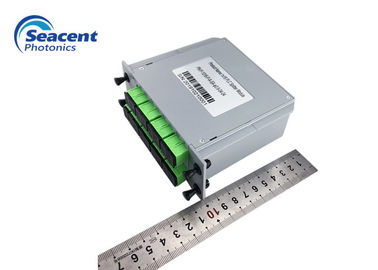

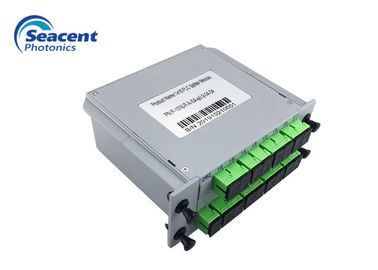

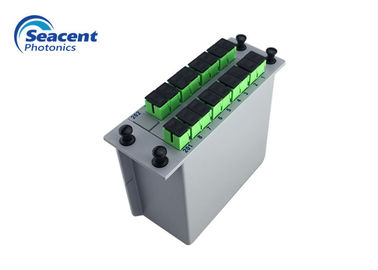

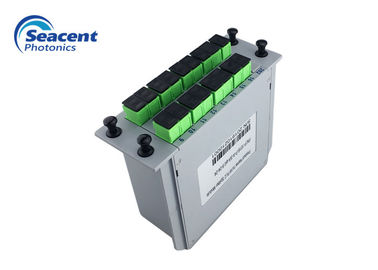

1X16 इन्सर्ट टाइप PLC स्प्लिटर मॉड्यूल FTTX FTTH
पीएलसी फाड़नेवाला मॉड्यूल विवरण
PLC प्लानर लाइटवेट सर्किट के लिए है।पीएलसी स्प्लिटर्स का उपयोग ऑप्टिकल सिग्नल को वितरित या संयोजित करने के लिए किया जाता है।यह प्लांटर लाइटवेट सर्किट प्रौद्योगिकी पर आधारित है और छोटे फॉर्म फैक्टर और उच्च विश्वसनीयता के साथ कम लागत वाला प्रकाश वितरण समाधान प्रदान करता है।
पीएलसी स्प्लिटर्स एक लागत प्रभावी और अंतरिक्ष की बचत उत्पाद प्रदान करता है जो कभी बदलती नेटवर्किंग आवश्यकताओं के लिए उपयुक्त है।इसके कॉम्पैक्ट आकार के साथ, इन स्प्लिटर्स को इन-ग्राउंड और एरियल पेडस्टल्स के साथ-साथ रैक माउंट सिस्टम में उपयोग किया जा सकता है।
पीएलसी फाड़नेवाला मॉड्यूल सुविधाएँ
पीएलसी अलगानेवाला मॉड्यूल अनुप्रयोग
पीएलसी फाड़नेवाला मॉड्यूल पैरामीटर
1xN
| पैरामीटर | 1X2 | 1x3 | 1x4 | 1x6 | 1X8 | 1X12 | 1X16 | 1x24 | 1X32 | 1X48 | 1X64 | 1X128 |
| कार्य तरंग दैर्ध्य (nm) | 1260-1650 | |||||||||||
| फाइबर प्रकार | G657A1 या अनुकूलित | |||||||||||
| सम्मिलन हानि (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| एकरूपता (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| ध्रुवीकरण पर निर्भर नुकसान (डीबी) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | |||||||||||
| दिशात्मकता (dB) | ≥55 | |||||||||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | |||||||||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | |||||||||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | |||||||||||
| अधिकतम शक्ति (nW) | 1000 | |||||||||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
1X2 वृद्धि के अलावा उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 1XN 0.2dB से अधिक नहीं है, शेष वृद्धि 0.3dB से अधिक नहीं है।
2XN
| पैरामीटर | 2X2 | 2x4 | 2x8 | 2x16 | 2X32 | 2X64 |
| कार्य तरंग दैर्ध्य (nm) | 1260-1650 | |||||
| फाइबर प्रकार | G657A1 या अनुकूलित | |||||
| सम्मिलन हानि (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| एकरूपता (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| ध्रुवीकरण पर निर्भर नुकसान (डीबी) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | |||||
| दिशात्मकता (dB) | ≥55 | |||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | |||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | |||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | |||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | |||||
| अधिकतम शक्ति (nW) | 1000 | |||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 2XN 0.3dB से अधिक नहीं बढ़ा।
पीएलसी स्प्लिटर मॉड्यूल डिटेल्ड स्पेसिफिकेशन
|
|
| ब्रांड नाम: | Seacent |
| Model Number: | 1X16 इन्सर्ट टाइप |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | negotiable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
1X16 इन्सर्ट टाइप PLC स्प्लिटर मॉड्यूल FTTX FTTH
पीएलसी फाड़नेवाला मॉड्यूल विवरण
PLC प्लानर लाइटवेट सर्किट के लिए है।पीएलसी स्प्लिटर्स का उपयोग ऑप्टिकल सिग्नल को वितरित या संयोजित करने के लिए किया जाता है।यह प्लांटर लाइटवेट सर्किट प्रौद्योगिकी पर आधारित है और छोटे फॉर्म फैक्टर और उच्च विश्वसनीयता के साथ कम लागत वाला प्रकाश वितरण समाधान प्रदान करता है।
पीएलसी स्प्लिटर्स एक लागत प्रभावी और अंतरिक्ष की बचत उत्पाद प्रदान करता है जो कभी बदलती नेटवर्किंग आवश्यकताओं के लिए उपयुक्त है।इसके कॉम्पैक्ट आकार के साथ, इन स्प्लिटर्स को इन-ग्राउंड और एरियल पेडस्टल्स के साथ-साथ रैक माउंट सिस्टम में उपयोग किया जा सकता है।
पीएलसी फाड़नेवाला मॉड्यूल सुविधाएँ
पीएलसी अलगानेवाला मॉड्यूल अनुप्रयोग
पीएलसी फाड़नेवाला मॉड्यूल पैरामीटर
1xN
| पैरामीटर | 1X2 | 1x3 | 1x4 | 1x6 | 1X8 | 1X12 | 1X16 | 1x24 | 1X32 | 1X48 | 1X64 | 1X128 |
| कार्य तरंग दैर्ध्य (nm) | 1260-1650 | |||||||||||
| फाइबर प्रकार | G657A1 या अनुकूलित | |||||||||||
| सम्मिलन हानि (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| एकरूपता (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| ध्रुवीकरण पर निर्भर नुकसान (डीबी) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | |||||||||||
| दिशात्मकता (dB) | ≥55 | |||||||||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | |||||||||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | |||||||||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | |||||||||||
| अधिकतम शक्ति (nW) | 1000 | |||||||||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
1X2 वृद्धि के अलावा उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 1XN 0.2dB से अधिक नहीं है, शेष वृद्धि 0.3dB से अधिक नहीं है।
2XN
| पैरामीटर | 2X2 | 2x4 | 2x8 | 2x16 | 2X32 | 2X64 |
| कार्य तरंग दैर्ध्य (nm) | 1260-1650 | |||||
| फाइबर प्रकार | G657A1 या अनुकूलित | |||||
| सम्मिलन हानि (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| एकरूपता (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| ध्रुवीकरण पर निर्भर नुकसान (डीबी) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| रिटर्न लॉस (डीबी) | ≥55 | |||||
| दिशात्मकता (dB) | ≥55 | |||||
| फाइबर लंबाई (एम) | 1.0 या अनुकूलित | |||||
| तापमान स्थिरता (डीबी) | -40 ℃ --85 ℃ (≤0.5) | |||||
| काम कर रहे तापमान ° C | -40 ℃ ℃ --85 | |||||
| भंडारण तापमान ° C | -40 ℃ ℃ --85 | |||||
| अधिकतम शक्ति (nW) | 1000 | |||||
नोट: उपरोक्त IL कनेक्टर मापदंडों के बिना है।
उपरोक्त आवश्यकताओं में कनेक्टर ऑप्टिकल फाड़नेवाला सम्मिलन हानि के साथ 2XN 0.3dB से अधिक नहीं बढ़ा।
