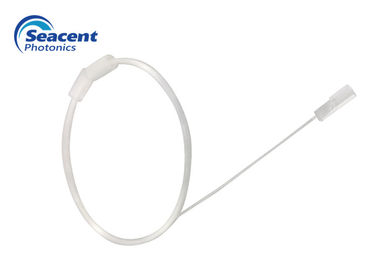

| ब्रांड नाम: | Seacent |
| मॉडल संख्या: | फाइबर ऐरे-5CH |
| एमओक्यू: | 10 पीसी |
| भुगतान की शर्तें: | एल/सी, टी/टी |
कम निवेशन हानि
उच्च रिटर्न हानि
वाइड ऑपरेशन तापमान
उच्च स्थिरता और विश्वसनीयता
फाइबर कोर स्थिति की उच्च सटीकता
पीएलसी उपकरण
स्प्लिटर्स
एडब्ल्यूजी
कपलर
सक्रिय/निष्क्रिय सरणी फाइबर ऑप्टिक डिवाइस
| मद | पैरामीटर |
| सामग्री | क्वार्ट्ज ग्लास, बोरोसिलिकेट, सिलिकॉन |
| चैनलों की संख्या | 1CH ~ 128CH |
| कोर दूरी / सहिष्णुता (माइक्रोन) | 250, 127 / 0.7 |
| फाइबर लंबाई (एम) | 2.0 ± 0.1 |
| चमकाने वाला कोण (°) | 0,+8, -8 (±0.3) |
| पॉलिश सपाटता | ﹤ 5 फ्रिंज@633एनएम |
| फाइबर प्रकार | SMF-28e या SMF-28e XB |
| ऑपरेटिंग तापमान (℃) | -40~+85 |
वी-नाली बेस प्लेट आयाम तालिका:
| ली | वू | एच | एक्स | यू | व्यापक त्रुटि | ||||||
| प्रकार | आकार | सामान्य अंतर | आकार | सामान्य अंतर | आकार | सामान्य अंतर | आकार | सामान्य अंतर | कोर ऊंचाई अंतर | आर=√ x2+y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | 0.0005 | 0.001 | 0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | 0.0005 | 0.001 | 0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | 0.0005 | 0.001 | 0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | 0.0005 | 0.001 | 0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | 0.0005 | 0.001 | 0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | 0.0005 | 0.001 | 0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | 0.0005 | 0.001 | 0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | 0.0005 | 0.001 | 0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | 0.0005 | 0.001 | 0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | 0.0005 | 0.001 | मैं0.1 | |
आदेश की जानकारी:
| उत्पाद संख्या | फाइबर प्रकार | फाइबर की लंबाई |
|
01=1सीएच
02=2सीएच
03=4सीएच
04=8सीएच
05=12सीएच
06=16सीएच
07=24CH
08=32सीएच
09=48CH
10=64सीएच
11=96CH
12=128CH
|
1=जी657ए1
2= जी657ए2
3=जी652डी
4=जी652बी
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
|
|
