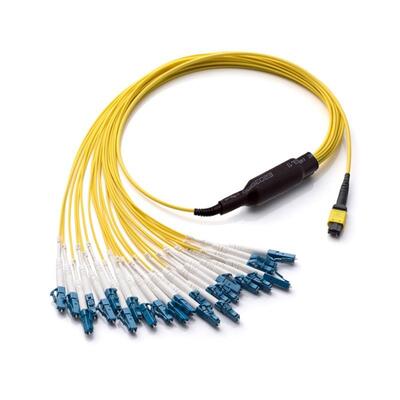

24F एमपीओ-एलसी स्टेगर्ड हार्नेस केबल

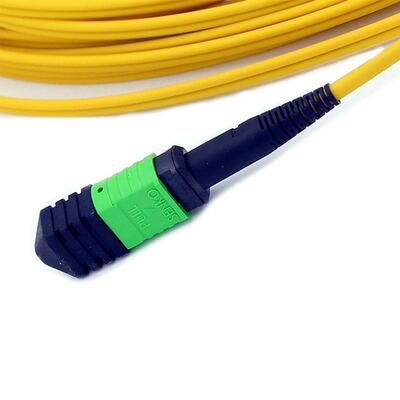

इस 24 फाइबर हार्नेस सेट में एक छोर पर एक एमपीओ (महिला) कनेक्टर और दूसरी छोर पर 12 एलसी डुप्लेक्स कनेक्टर (या 24 एलसी सिम्पलेक्स / 12 एलसी यूनिबूट कॉन्फ़िगरेशन के आधार पर) हैं।केबल प्रबंधन के लिए अनुकूलित उप-केबल लंबाई के साथ.
विशेष रूप से 40G QSFP+ PLR4 से 10G SFP+ LR प्रत्यक्ष कनेक्शन के साथ-साथ 100GBASE-SR10 CXP/CFP और 100GBASE-LR4 इंटरकनेक्ट समाधानों के लिए डिज़ाइन किया गया,यह हार्नेस केबल 10/40/100G उच्च घनत्व डेटा सेंटर वातावरण का समर्थन करता हैयह एमपीओ एडाप्टर पैनल और एमपीओ ट्रंक केबलिंग से (12) एसएफपी+ ट्रांससीवरों को जोड़ने के लिए आदर्श है।
इस तरह के डिजाइन से रैक पर बहुत अधिक जगह बचती है, मोड़ की त्रिज्या में तनाव कम होता है,और घने पैचिंग क्षेत्रों में केबल रूटिंग को सरल बनाता है, जिससे यह अंतरिक्ष-प्रतिबंधित डेटा केंद्रों के लिए एक व्यावहारिक विकल्प बन जाता है जो कुशल, समस्या मुक्त तैनाती।
प्रमुख विशेषताएं:
कम सम्मिलन हानि और उच्च प्रतिफल हानि
लागत-प्रभावी सामूहिक उन्मूलन समाधान
एसएम और एमएम अनुप्रयोगों के लिए कम हानि और मानक हानि संस्करणों में उपलब्ध है
उत्कृष्ट दोहराव और विनिमेयता
विनिर्देशः
| पद | एकल मोड (APC) | मल्टीमोड (पीसी) |
| सम्मिलन हानि (MPO)
|
मानक हानिः≤0.75dB (अधिकतम), ≤0.50dB (सामान्य)
कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (आदर्श) |
मानक हानिः ≤0.6dB ((अधिकतम), ≤0.50 (सामान्य)
कम हानि: ≤0.35dB ((अधिकतम), ≤0.20dB (सामान्य) |
| रिटर्न हानि (MPO) | ≥60dB | ≥25dB |
| स्थायित्व | <0.3dBसामान्य परिवर्तन, 200 संभोग | |
| विनिमेयता | ≤0.2dB | |
| तन्य शक्ति | > 70N | |
| ऑपरेटिंग तापमान | -40 से + 85°C | |
|
|
